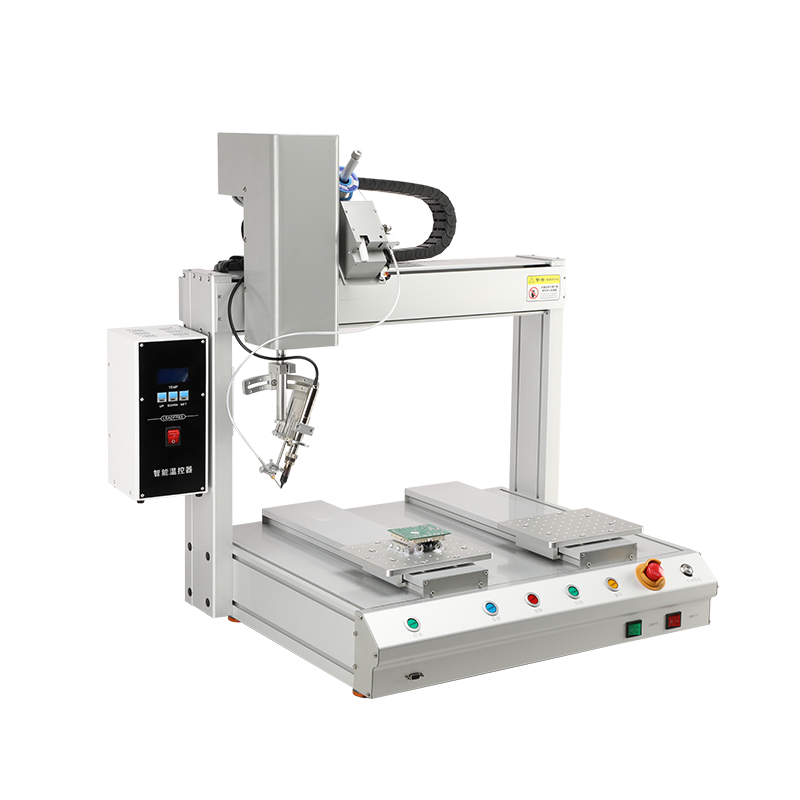

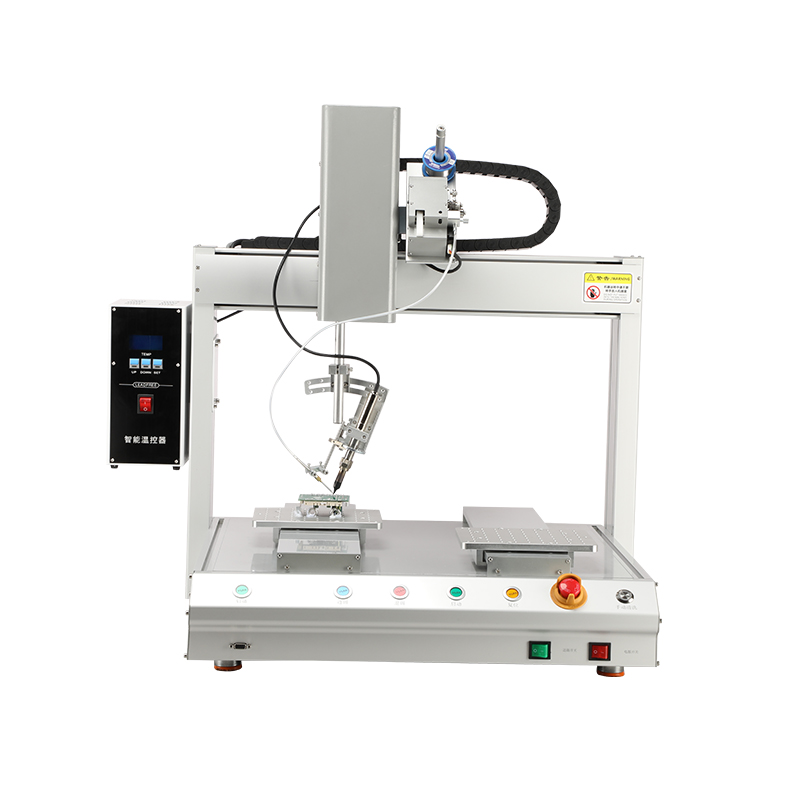

Le robot de soudage automatique CZD est une machine à souder de bureau à 3 axes conçue pour le soudage automatisé de haute précision de composants électroniques, de PCB et de diverses pièces industrielles. Construite avec un cadre en alliage d'aluminium de qualité aéronautique et équipée d'un contrôleur de température intelligent, cette machine offre une qualité de joint de soudure constante, une récupération rapide de la température et des performances fiables, le tout sur simple pression d'un bouton.
Que vous travailliez dans la fabrication électronique, l'assemblage automobile, la production d'appareils électroménagers ou la fabrication de jouets, ce robot de soudage vous aide à améliorer l'efficacité, à réduire les défauts et à réduire les coûts de main-d'œuvre..
Problème |
Solution |
|---|---|
La soudure manuelle est lente et incohérente |
Le soudage automatisé fournit des résultats rapides et reproductibles |
Taux de défauts élevés (soudure à froid, joints manquants) |
Un contrôle précis de la température (±1 °C) élimine les défauts |
Pénurie de main-d’œuvre qualifiée et hausse des coûts de main-d’œuvre |
Une machine remplace plusieurs soudeurs manuels |
Difficile de maintenir une qualité constante entre les équipes |
Le mouvement programmable garantit que chaque articulation est identique |
Déchets et éclaboussures de fil de soudure |
L'alimentation intelligente en soudure réduit les déchets et les éclaboussures |
Fonctionnalité |
Description |
|---|---|
Système de mouvement à 3 axes |
Axes X/Y/Z avec entraînement par moteur pas à pas pour un positionnement précis |

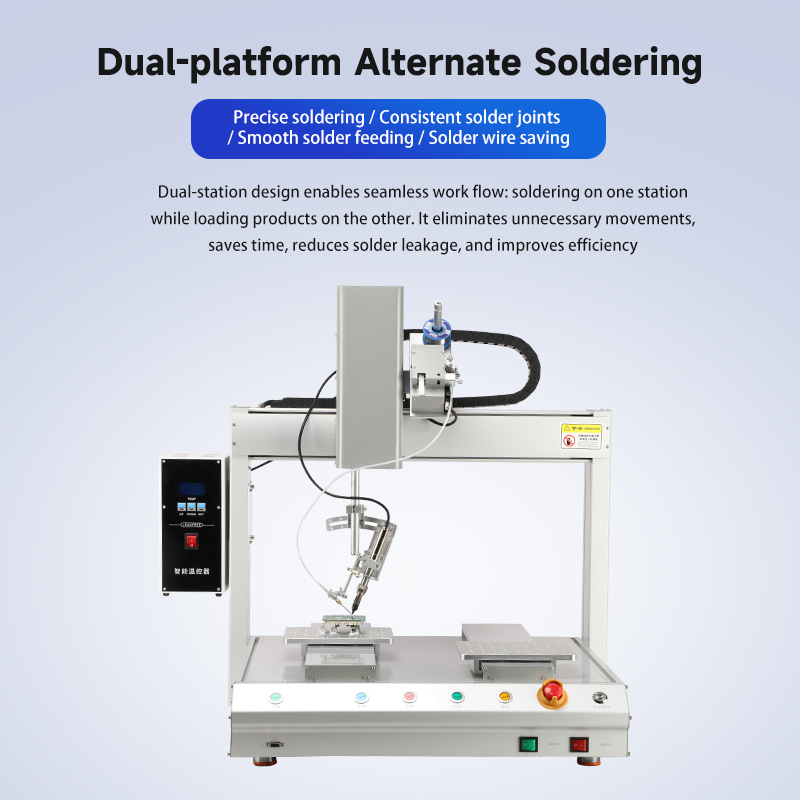

Conception à double station Y |
Souder sur une station tout en chargeant sur l'autre — flux de travail fluide |
Contrôleur de température intelligent |
Plage de commande tactile 100°C-500°C, précision ±1°C |
Plusieurs modes de soudure |
Prend en charge le soudage par points, le soudage par traînée, le soudage en ligne et le soudage à l'arc. |
Alimentation de soudure de précision |
Volume de soudure contrôlable, conception anti-bourrage, compatible avec les fils de 0,6 à 1,5 mm |
Récupération rapide de la température |
Capteur avant sur le stylo à souder pour une récupération rapide de la température |
Panne à souder à changement rapide |
Conception orientée à prise rapide pour un remplacement rapide et pratique |
Pendentif d'enseignement portatif |
Programmation facile, simulation en une seule étape, interface bilingue (chinois/anglais) |
Cadre en alliage d'aluminium de qualité aéronautique |
Fiable, durable, antirouille et résistant à la corrosion |
Caractéristiques de sécurité |
Arrêt d'urgence, alarme de surchauffe, alarme de détection de fuite |
Minuterie de mise en veille réglable |
Veille automatique de 10 à 990 secondes pour économiser de l'énergie |
Certifié CE |
Conforme aux normes de sécurité européennes |
Paramètre |
Spécification |
|---|---|
Tension d'entrée |
110 V ou 220 V (50 Hz) |
Type d'affichage |
Interface chinoise (bilingue en option) |
Course de travail (X×Y×Z) |
495×295×295×100mm×360° |
Mode de conduite |
Moteur pas à pas |
Mode de contrôle de mouvement |
Programmable |
Établi |
Double station Y |
Capacité de charge de l'établi |
15kg |
Précision du contrôle de la température statique |
±1°C |
Plage de contrôle de la température |
0-450°C |
Gamme d'alimentation en soudure |
0,6-1,5 mm |
Puissance totale de la machine |
300W |
Modèles de soudage pris en charge |
Soudage par points, soudage par traînée |
Poids total de la machine |
67 kg |
Dimensions hors tout (L×L×H) |
600×660×830 millimètres |

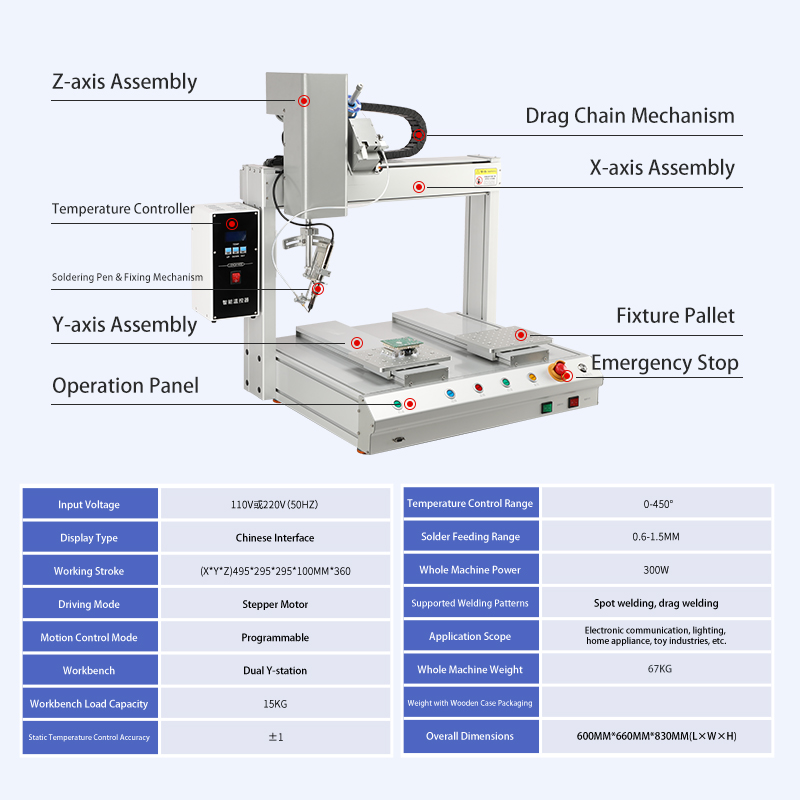

Composant |
Description |
|---|---|
Assemblage de l'axe X |
Poutre de mouvement horizontale pour un positionnement latéral |
Assemblage de l'axe Y |
Mouvement longitudinal sur la base pour un positionnement en profondeur |
Assemblage de l'axe Z |
Mouvement vertical pour le mouvement haut/bas du stylo à souder |
Mécanisme de chaîne de traînée |
Protège les câbles et les tubes pendant le mouvement |
Contrôleur de température |
Module de contrôle externe pour un réglage précis de la température |
Stylo à souder et mécanisme de fixation |
Effecteur final avec panne à souder à changement rapide |
Palette de luminaires |
Plateformes de travail doubles pour le maintien des pièces |
Arrêt d'urgence |
Bouton à tête de champignon rouge pour un arrêt instantané |
Panneau de commande |
Boutons de commande centralisés pour le fonctionnement de la machine |
Parfait pour le soudage de PCB, l'assemblage de composants et la fabrication de circuits imprimés. Prend en charge le soudage par points et le soudage par traînée pour différents types de panneaux.
Idéal pour souder des cartes de commande, des modules d'alimentation et des ensembles de capteurs dans les réfrigérateurs, les machines à laver, les climatiseurs, les micro-ondes, etc.
Convient pour souder des composants de téléphones mobiles, des modules de communication, des assemblages d'antennes et des circuits imprimés de stations de base.
Gère les cartes à fusibles automobiles, les ensembles de phares, les modules radar et la soudure de capteurs avec précision et cohérence.
Fiable pour le soudage à petite échelle de circuits imprimés de jouets, de contacts de batterie et de composants électroniques à l'intérieur des jouets.

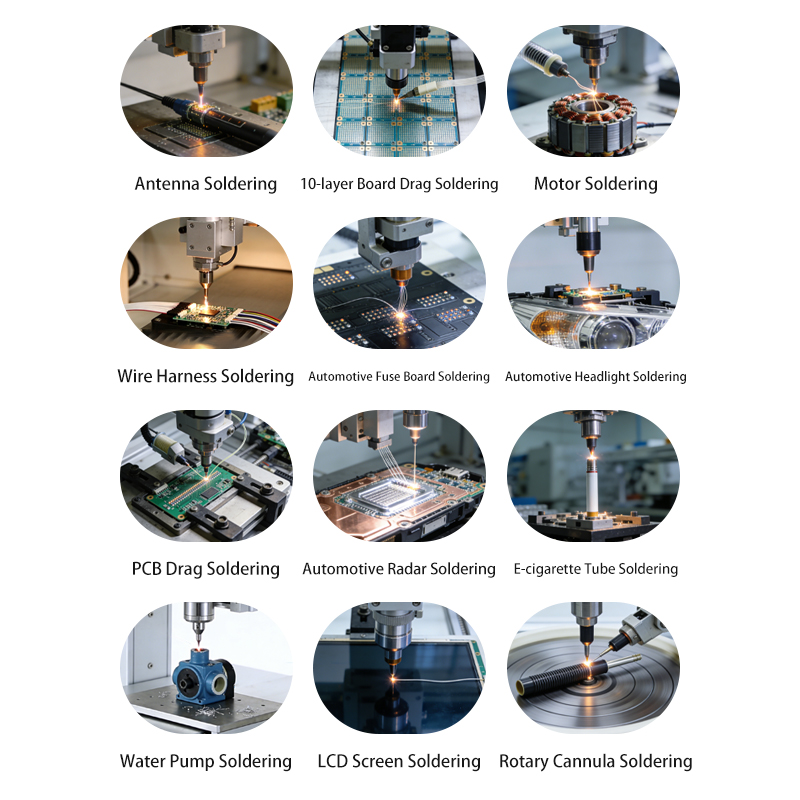

Application |
Description |
|---|---|
Soudure d'antenne |
Soudure de précision des fils d'antenne et des connecteurs |
Soudure par traînée de planche à 10 couches |
Soudure par traînée de PCB multicouche |
Soudure de moteur |
Soudure des connexions des bobines et du stator |
Soudure de faisceaux de câbles |
Connexion du faisceau multifilaire à la carte PCB |
Tableau de fusibles automobile |
Soudure des contacts de la carte à fusibles |
Phare automobile |
Soudure d'assemblage de PCB de phare |
Soudure par traînée de PCB |
Soudure par traînée de surface de PCB vert |
Radar automobile |
Soudure du substrat en cuivre du module radar |
Tube de cigarette électronique |
Soudure de composants électroniques cylindriques |
Pompe à eau |
Soudure de petits composants de pompe |
Écran LCD |
Soudure des broches du bord de l'écran |
Canule rotative |
Soudure de tubes de montage rotatif |
Service |
Description |
|---|---|
Fabricant fiable |
Assistance directe en usine avec service après-vente sans souci |
Installation et formation vidéo gratuites |
Conseils vidéo étape par étape pour la configuration et le fonctionnement |
Conseils techniques individuels |
L'équipe professionnelle fournit un support technique personnalisé |
Solutions personnalisées gratuites |
Des solutions sur mesure pour répondre à vos besoins de production spécifiques |
Personnalisation non standard et tests d'échantillons gratuits |
Configurations de machines personnalisées avec échantillons de tests gratuits |
Consultation technique gratuite à vie |
Assistance technique continue pendant toute la durée de vie de la machine |
Le conduit d'alimentation en soudure de précision assure une distribution fluide de la soudure avec plusieurs spécifications disponibles
Stylo à souder équipé d'un capteur frontal pour une récupération rapide de la température et un contrôle précis
La panne à souder adopte une conception orientée à prise rapide pour un remplacement efficace et pratique
Facile à utiliser, prend en charge le soudage par simulation en une seule étape
Commutable entre les interfaces chinoises et anglaises
Conception compacte avec poignée ergonomique et disposition claire des boutons
Accessoires spécifiques à la marque, tous fabriqués avec des matériaux de haute qualité
Confortable au toucher avec une longue durée de vie
Fonctionnalité |
Spécification |
|---|---|
Plage de température à commande tactile |
100°C - 500°C |
Précision du contrôle de la température |
±1°C |
Temps de sommeil réglable |
10 à 990 secondes |
Alarmes de sécurité |
Alarme de détection de surchauffe, alarme de détection de fuite |
Compatible sans plomb |
Prend en charge les processus de soudure sans plomb |
Le contrôleur de température intelligent est doté d'une technologie avancée de contrôle de la température à verrouillage :
Montée en puissance rapide : atteint rapidement la température cible
Maintien stable : Fluctuation de température contrôlée à ±1°C
Par rapport aux contrôleurs standards : réduit considérablement les dépassements et les fluctuations de température, garantissant ainsi une qualité constante des joints de soudure.
Le corps de la machine est en alliage d'aluminium de qualité aéronautique , qui est :
Fiable et durable
Antirouille et résistant à la corrosion
Léger mais solide
Construit avec des profilés en aluminium à fentes industrielles pour l'intégrité structurelle
Fonctionnalité |
Avantage |
|---|---|
Diamètre du fil de soudure applicable |
0,6-1,5 mm |
Fonction casseur d'étain (lame dentaire) |
Rupture de fil nette, pas de brouillage |
Éclaboussures de soudure réduites |
Zone de travail plus propre, moins de déchets |
Composants indépendants |
Entretien et remplacement faciles |
Compatible avec différents diamètres de fil |
Flexible pour différentes applications |
Vitesse : 1 joint de soudure par seconde
Économique : Économise du fil à souder par rapport au brasage manuel
La machine prend en charge le soudage par points, le soudage par traînée, le soudage en ligne et le soudage à l'arc . Il peut gérer un large éventail d'applications, du simple soudage traversant de PCB au brasage par traînée de cartes multicouches complexes.

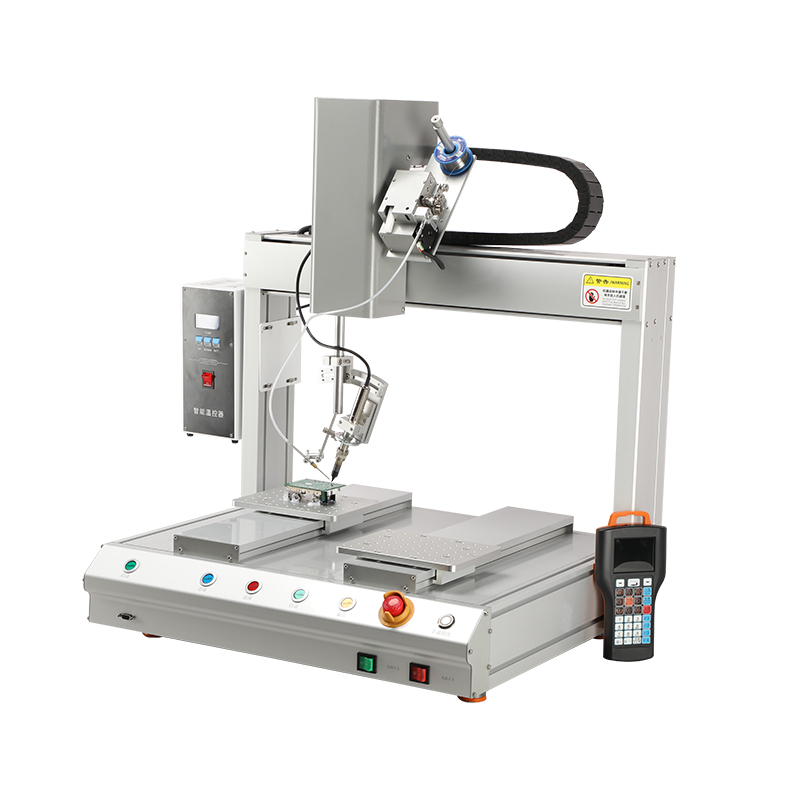

La machine est livrée avec un pendentif pédagogique portable qui rend la programmation intuitive. Vous pouvez enseigner des points manuellement, exécuter une simulation en une seule étape et l'interface est commutable entre le chinois et l'anglais. Une formation vidéo gratuite et des conseils techniques individuels sont fournis.
La précision du contrôle de la température est de ±1°C avec une plage de 0 à 450°C. Ce niveau de précision garantit une qualité constante des joints de soudure, élimine les joints de soudure à froid et évite d'endommager les composants sensibles à la chaleur, ce qui est essentiel pour une fabrication électronique de haute fiabilité.
Oui. Nous proposons des solutions personnalisées gratuites et une personnalisation non standard, y compris la personnalisation de la couleur, de la forme et du logo (pour les commandes de plus de 5 unités). Vous pouvez également nous envoyer vos échantillons pour des tests gratuits afin de vérifier que la machine répond à vos exigences.
La machine prend en charge 110 V ou 220 V (50 Hz) . Veuillez spécifier votre tension locale lors de la commande. Le modèle standard (course X/Y/Z : 495×295×295×100mm×360°) convient à la plupart des applications. Si vous avez besoin d'une course de travail différente ou d'une configuration spéciale, contactez notre équipe pour une solution personnalisée.
Besoin d'aide pour choisir la bonne solution de soudage ? Vous souhaitez tester vos échantillons ? Contactez notre équipe pour obtenir des conseils d’experts et des tests d’échantillons gratuits.
