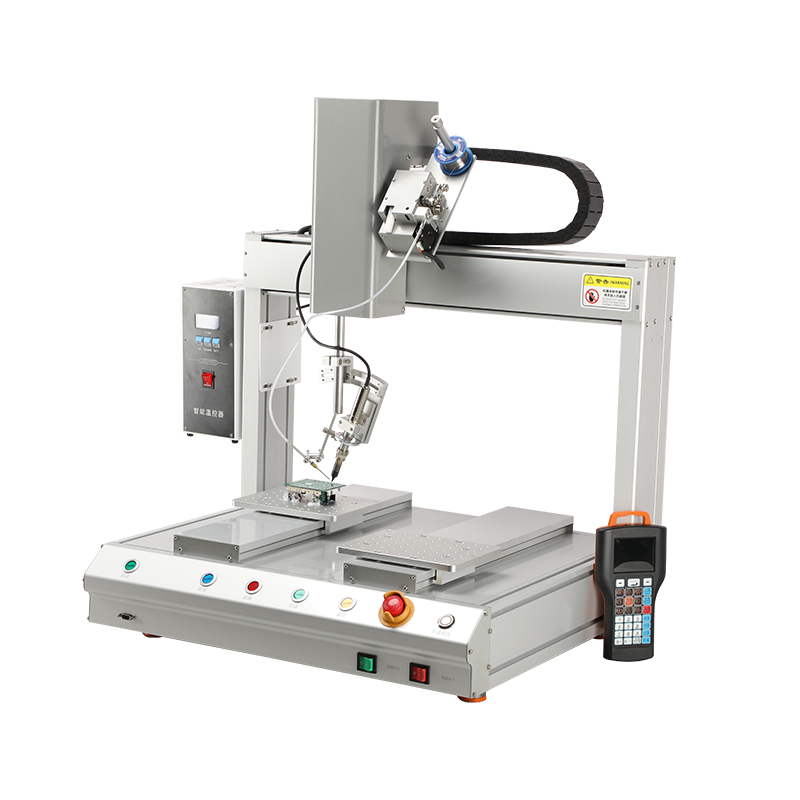

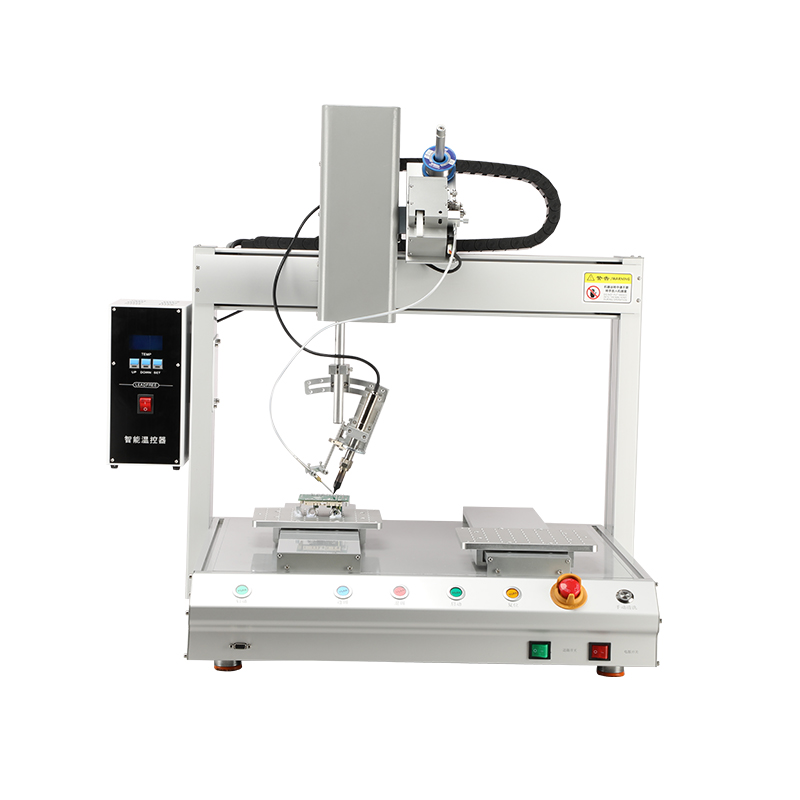

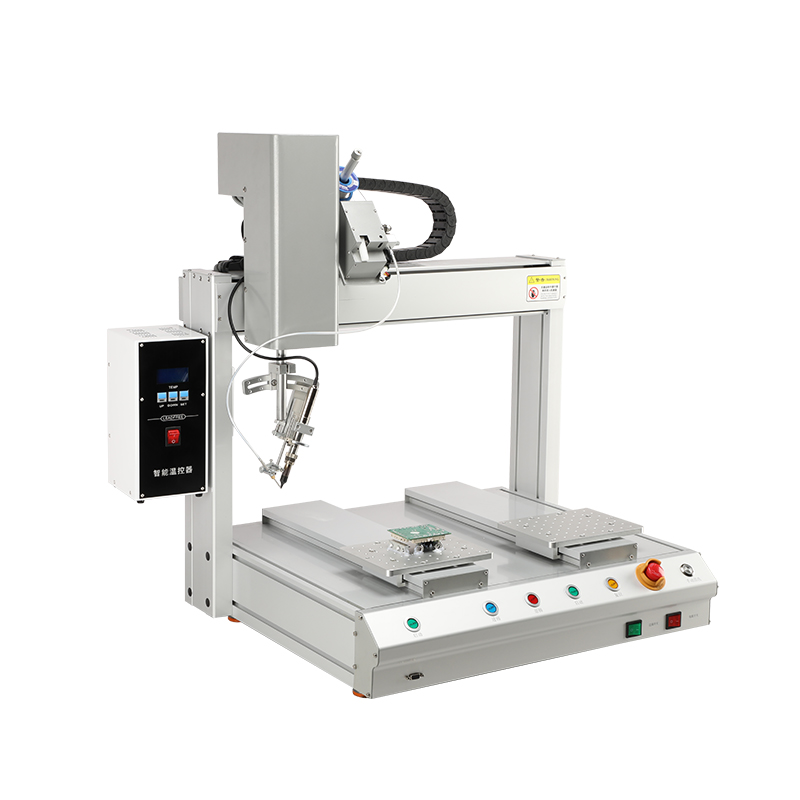

Der automatische Lötroboter CZD ist eine Desktop-3-Achsen-Lötmaschine, die für das hochpräzise, automatisierte Löten von elektronischen Bauteilen, Leiterplatten und verschiedenen Industrieteilen entwickelt wurde. Diese Maschine besteht aus einem Rahmen aus einer Aluminiumlegierung in Luftfahrtqualität und ist mit einem intelligenten Temperaturregler ausgestattet. Sie liefert eine gleichbleibende Qualität der Lötverbindungen, eine schnelle Temperaturwiederherstellung und zuverlässige Leistung – alles auf Knopfdruck.
Ganz gleich, ob Sie in der Elektronikfertigung, der Automobilmontage, der Herstellung von Haushaltsgeräten oder der Spielzeugherstellung arbeiten, dieser Lötroboter hilft Ihnen, die Effizienz zu verbessern, Fehler zu reduzieren und die Arbeitskosten zu senken.
Problem |
Lösung |
|---|---|
Manuelles Löten ist langsam und inkonsistent |
Automatisiertes Löten liefert schnelle, wiederholbare Ergebnisse |
Hohe Fehlerraten (kaltes Lot, fehlende Verbindungen) |
Präzise Temperaturregelung (±1°C) eliminiert Defekte |
Fachkräftemangel und steigende Arbeitskosten |
Eine Maschine ersetzt mehrere manuelle Lötarbeiter |
Es ist schwierig, über Schichten hinweg eine gleichbleibende Qualität aufrechtzuerhalten |
Die programmierbare Bewegung stellt sicher, dass jedes Gelenk identisch ist |
Lötdrahtabfall und Spritzer |
Intelligente Lotzuführung reduziert Abfall und Spritzer |
Besonderheit |
Beschreibung |
|---|---|
3-Achsen-Bewegungssystem |
X/Y/Z-Achsen mit Schrittmotorantrieb für präzise Positionierung |

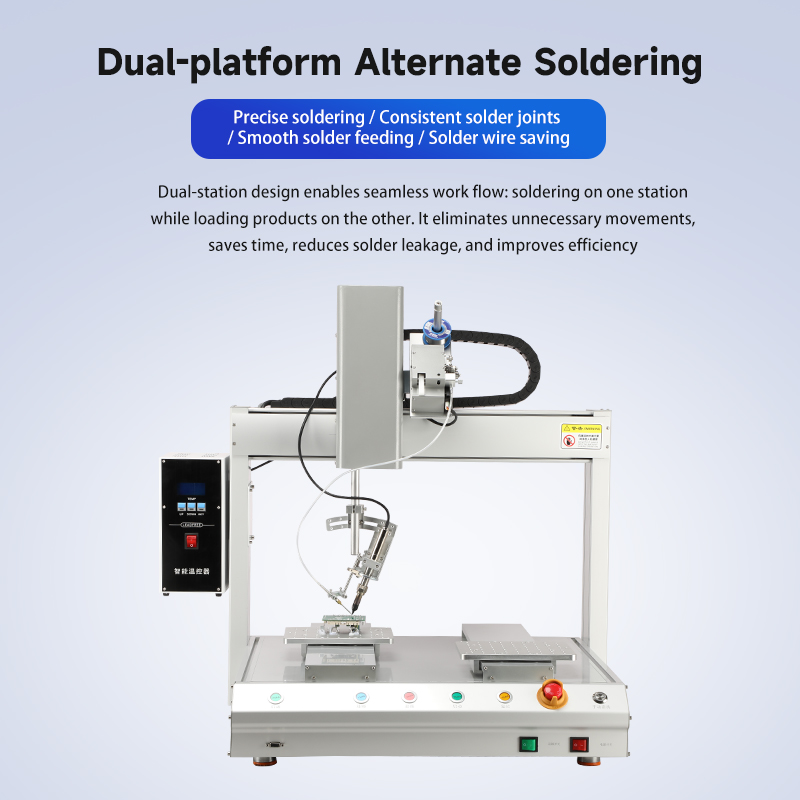

Duales Y-Station-Design |
Löten Sie an einer Station, während Sie an der anderen laden – nahtloser Arbeitsablauf |
Intelligenter Temperaturregler |
Touch-Control-Bereich 100 °C–500 °C, Genauigkeit ±1 °C |
Mehrere Lötmodi |
Unterstützt Punktschweißen, Schleppschweißen, Inline-Schweißen und Lichtbogenschweißen |
Präzise Lotzuführung |
Steuerbares Lötvolumen, Anti-Jam-Design, kompatibel mit 0,6–1,5 mm Draht |
Schnelle Temperaturwiederherstellung |
Frontsensor am Lötstift für schnelle Temperaturwiederherstellung |
Schnellwechsel-Lötspitze |
Ausgerichtetes Schnellsteckdesign für schnellen und bequemen Austausch |
Handheld-Lehranhänger |
Einfache Programmierung, Einzelschrittsimulation, zweisprachige Schnittstelle (Chinesisch/Englisch) |
Rahmen aus Aluminiumlegierung in Luftfahrtqualität |
Zuverlässig, langlebig, rostfrei und korrosionsbeständig |
Sicherheitsfunktionen |
Not-Aus, Übertemperaturalarm, Leckerkennungsalarm |
Einstellbarer Sleep-Timer |
10–990 Sekunden automatischer Ruhezustand zum Energiesparen |
CE-zertifiziert |
Erfüllt europäische Sicherheitsstandards |
Parameter |
Spezifikation |
|---|---|
Eingangsspannung |
110V oder 220V (50Hz) |
Anzeigetyp |
Chinesische Benutzeroberfläche (zweisprachig optional) |
Arbeitshub (X×Y×Z) |
495×295×295×100mm×360° |
Fahrmodus |
Schrittmotor |
Bewegungssteuerungsmodus |
Programmierbar |
Werkbank |
Duale Y-Station |
Tragfähigkeit der Werkbank |
15 kg |
Genauigkeit der statischen Temperaturregelung |
±1°C |
Temperaturkontrollbereich |
0–450 °C |
Lotzuführungsbereich |
0,6-1,5 mm |
Ganze Maschinenleistung |
300W |
Unterstützte Schweißmuster |
Punktschweißen, Schleppschweißen |
Gesamtgewicht der Maschine |
67 kg |
Gesamtabmessungen (L×B×H) |
600×660×830 mm |

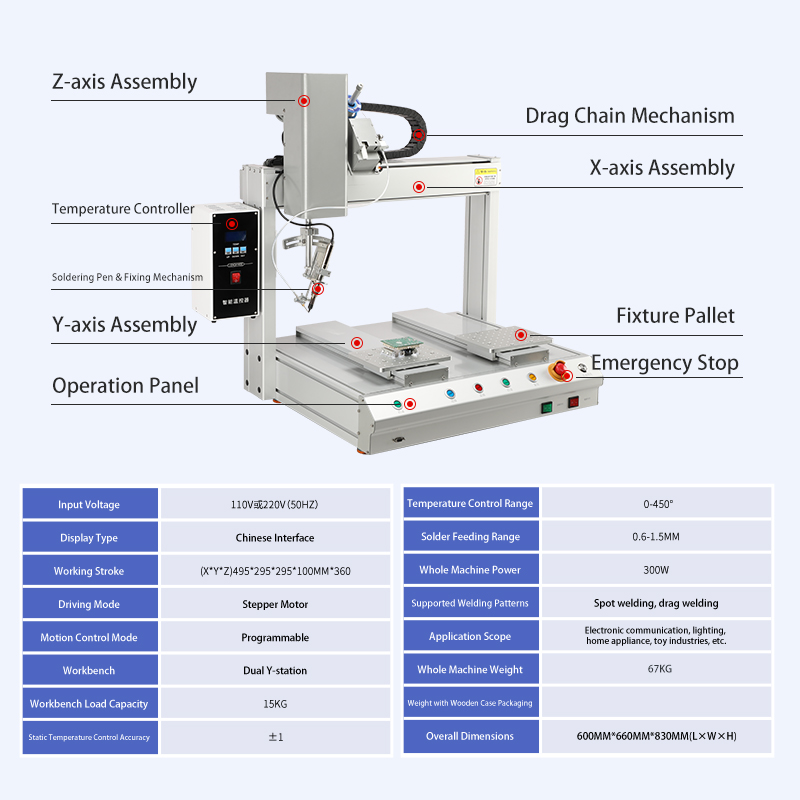

Komponente |
Beschreibung |
|---|---|
X-Achsen-Baugruppe |
Horizontaler Bewegungsbalken zur seitlichen Positionierung |
Y-Achsen-Baugruppe |
Längsbewegung auf der Basis zur Tiefenpositionierung |
Z-Achsen-Baugruppe |
Vertikale Bewegung für die Auf-/Abbewegung des Lötstifts |
Schleppkettenmechanismus |
Schützt Kabel und Schläuche während der Bewegung |
Temperaturregler |
Externes Steuermodul zur präzisen Temperatureinstellung |
Lötstift und Befestigungsmechanismus |
Endeffektor mit Schnellwechsel-Lötspitze |
Vorrichtungspalette |
Doppelarbeitsplattformen zur Aufnahme von Werkstücken |
Not-Aus |
Roter Pilzknopf zum sofortigen Abschalten |
Bedienfeld |
Zentralisierte Bedientasten für den Maschinenbetrieb |
Perfekt für das Löten von Leiterplatten, die Komponentenmontage und die Leiterplattenherstellung. Unterstützt sowohl Punktschweißen als auch Schleppschweißen für verschiedene Plattentypen.
Ideal zum Löten von Steuerplatinen, Leistungsmodulen und Sensorbaugruppen in Kühlschränken, Waschmaschinen, Klimaanlagen, Mikrowellen und mehr.
Geeignet zum Löten von Mobiltelefonkomponenten, Kommunikationsmodulen, Antennenbaugruppen und Basisstationsplatinen.
Bewältigt Kfz-Sicherungsplatinen, Scheinwerferbaugruppen, Radarmodule und Sensorlöten mit Präzision und Konsistenz.
Zuverlässig für das Löten von Spielzeugplatinen, Batteriekontakten und elektronischen Bauteilen in Spielzeugen in kleinem Maßstab.

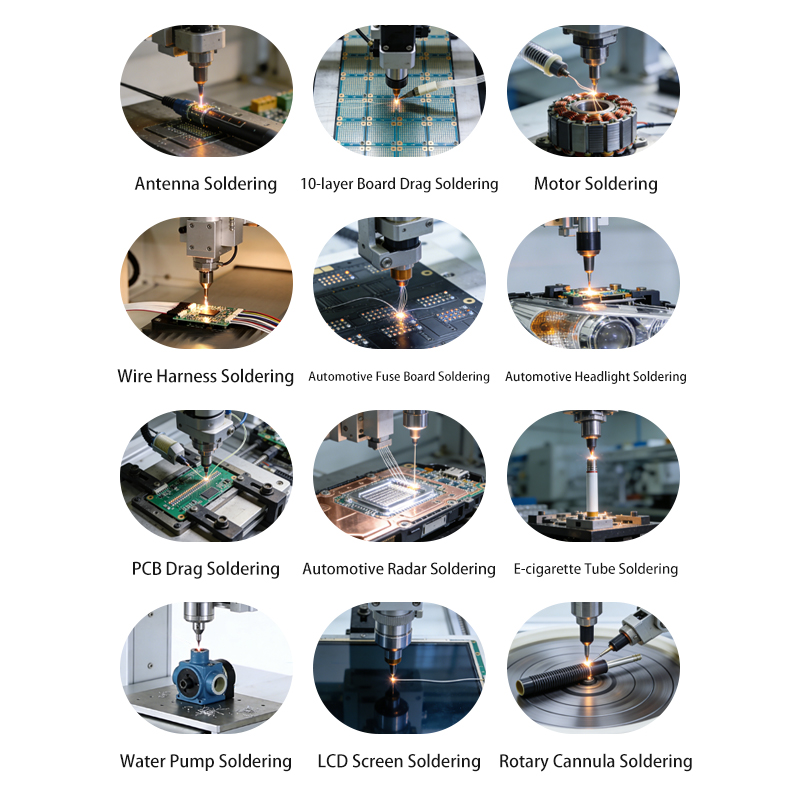

Anwendung |
Beschreibung |
|---|---|
Antennenlöten |
Präzisionslöten von Antennendrähten und Steckverbindern |
10-lagiges Platinen-Schlepplöten |
Mehrschichtiges PCB-Schlepplöten |
Motorlöten |
Löten von Spulen- und Statoranschlüssen |
Kabelbaumlöten |
Mehradriger Kabelbaum-zu-PCB-Anschluss |
Kfz-Sicherungsplatine |
Löten der Kontakte der Sicherungsplatine |
Kfz-Scheinwerfer |
Löten der Scheinwerfer-Leiterplattenbaugruppe |
PCB-Schlepplöten |
Grünes Schlepplöten auf der Leiterplattenoberfläche |
Automobilradar |
Löten des Kupfersubstrats des Radarmoduls |
E-Zigaretten-Röhre |
Löten von zylindrischen elektronischen Bauteilen |
Wasserpumpe |
Löten kleiner Pumpenkomponenten |
LCD-Bildschirm |
Löten der Schirmkantenstifte |
Rotationskanüle |
Löten von Drehvorrichtungsrohren |
Service |
Beschreibung |
|---|---|
Zuverlässiger Hersteller |
Direkter Werkssupport mit sorgenfreiem After-Sales-Service |
Kostenlose Videoinstallation und Schulung |
Schritt-für-Schritt-Videoanleitung für Einrichtung und Betrieb |
Persönliche technische Beratung |
Das professionelle Team bietet personalisierten technischen Support |
Maßgeschneiderte Lösungen kostenlos |
Maßgeschneiderte Lösungen für Ihre spezifischen Produktionsanforderungen |
Nicht standardmäßige Anpassung und kostenlose Mustertests |
Kundenspezifische Maschinenkonfigurationen mit kostenlosen Mustertests |
Lebenslange kostenlose technische Beratung |
Kontinuierlicher technischer Support während der gesamten Lebensdauer der Maschine |
Die Präzisions-Lötzuführungsleitung sorgt für eine reibungslose Lotzuführung mit mehreren verfügbaren Spezifikationen
Lötstift mit Frontsensor für schnelle Temperaturwiederherstellung und genaue Steuerung
Die Lötspitze verfügt über ein orientiertes Schnellsteckdesign für einen effizienten und bequemen Austausch
Einfach zu bedienen, unterstützt einstufiges Simulationsschweißen
Umschaltbar zwischen chinesischen und englischen Schnittstellen
Kompaktes Design mit ergonomischem Griff und übersichtlicher Tastenanordnung
Markenspezifisches Zubehör, alles aus hochwertigen Materialien
Angenehme Haptik mit langer Lebensdauer
Besonderheit |
Spezifikation |
|---|---|
Temperaturbereich mit Touch-Steuerung |
100°C - 500°C |
Genauigkeit der Temperaturregelung |
±1°C |
Einstellbare Schlafzeit |
10 - 990 Sekunden |
Sicherheitsalarme |
Übertemperatur-Erkennungsalarm, Leckerkennungsalarm |
Bleifrei kompatibel |
Unterstützt bleifreie Lötprozesse |
Der intelligente Temperaturregler verfügt über eine fortschrittliche Lock-in-Temperaturregelungstechnologie :
Schneller Anstieg : Erreicht schnell die Zieltemperatur
Stabiler Halt : Temperaturschwankungen werden auf ±1 °C kontrolliert
Im Vergleich zu Standardsteuerungen : Reduziert Temperaturüberschreitungen und -schwankungen erheblich und sorgt so für eine gleichbleibende Qualität der Lötverbindung
Der Maschinenkörper besteht aus einer Aluminiumlegierung in Luftfahrtqualität , die:
Zuverlässig und langlebig
Rostfrei und korrosionsbeständig
Leicht und dennoch stark
Hergestellt aus industriellen, geschlitzten Aluminiumprofilen für strukturelle Integrität
Besonderheit |
Nutzen |
|---|---|
Anwendbarer Lötdrahtdurchmesser |
0,6-1,5 mm |
Zinnbrechfunktion (Zahnklinge) |
Sauberer Drahtbruch, kein Verklemmen |
Reduzierte Lotspritzer |
Saubererer Arbeitsbereich, weniger Abfall |
Unabhängige Komponenten |
Einfache Wartung und Austausch |
Kompatibel mit verschiedenen Drahtdurchmessern |
Flexibel für verschiedene Anwendungen |
Geschwindigkeit : 1 Lötstelle pro Sekunde.
Wirtschaftlich : Spart Lötdraht im Vergleich zum manuellen Löten
Die Maschine unterstützt Punktschweißen, Schleppschweißen, Inline-Schweißen und Lichtbogenschweißen . Es kann ein breites Anwendungsspektrum abdecken, vom einfachen Durchstecklöten von Leiterplatten bis hin zum komplexen Schlepplöten von Mehrschichtplatinen.
Die Maschine wird mit einem Handprogrammiergerät geliefert , das die Programmierung intuitiv macht. Sie können Punkte manuell einlernen, Einzelschrittsimulationen ausführen und die Benutzeroberfläche ist zwischen Chinesisch und Englisch umschaltbar. Es werden kostenlose Videoschulungen und individuelle technische Anleitungen angeboten.
Die Genauigkeit der Temperaturregelung beträgt ±1 °C mit einem Bereich von 0–450 °C. Dieses Maß an Präzision gewährleistet eine gleichbleibende Qualität der Lötverbindungen, eliminiert kalte Lötstellen und verhindert Schäden an wärmeempfindlichen Komponenten – entscheidend für eine hochzuverlässige Elektronikfertigung.
Ja. Wir bieten kostenlose kundenspezifische Lösungen und nicht standardmäßige Anpassungen an, einschließlich Farb-, Form- und Logoanpassungen (für Bestellungen ab 5 Einheiten). Sie können uns auch Ihre Muster zur kostenlosen Musterprüfung zusenden , um zu überprüfen, ob die Maschine Ihren Anforderungen entspricht.
Die Maschine unterstützt 110 V oder 220 V (50 Hz) . Bitte geben Sie bei der Bestellung Ihre örtliche Spannung an. Das Standardmodell (X/Y/Z-Hub: 495×295×295×100mm×360°) ist für die meisten Anwendungen geeignet. Wenn Sie einen anderen Arbeitshub oder eine spezielle Konfiguration benötigen, kontaktieren Sie unser Team für eine individuelle Lösung.
